サクマアンテナ

サクマアンテナ社は、主に内蔵型・小型・高利得・低価格　無指向性アンテナの様な広帯域・高利得・金属帯を近づけても周波数への影響が小さいアンテナを開発しているメーカーです。

また、TELEC、JATE認定業務コンサルおよびサポートを行っております。

ご質問、お見積りのご依頼は、サクマアンテナ社正規代理店エム・アールエフ（株）までお気軽にお問い合わせください。


VIDEO

取扱アンテナ

ローカル５G用systemに対応するアンテナ3種類のアンテナレパトリーは下記となります。

JUH3442PO

3400～4200MHzにおける,高利得型無指向性アンテナです。

アンテナ利得は2dBi以上得られ、歪の少ない、無指向性放射パターンが得られます。

JUH3442PO　OMNI　Antenna　
製品名 JUH3442PO　OMNI　Antenna　
周波数 3000～4600 MHz
VSWR 　≧3.0
インピーダンス(Ω) 50
ゲイン（dBi) 　≧　3.0
偏波 直線偏波
RF Power  30dBm


JSH3046PD_2E

3000～4600MHz広帯域指向性アンテナ

指向性アンテナですので、背面方向に放射を出来るだけ抑制し、放射前方へ放射利得を上げるアンテナです。

JSH3046PD_2E
製品名 JSH3046PD_2E　
周波数 3000～4600 MHz
VSWR 　　<2.0
インピーダンス(Ω) 50
ゲイン（dBi) 　≧　2.0
偏波 直線偏波
RF Power  30 dBm


JSD3046PD2

3000～4600MHz広帯域双方向、指向性アンテナアンテナ放射

方向を前後に放射することで、簡易中継局として使用できる他に中央部分に電子回路を搭載出来る構造を持つアンテナです。

JSD3046PD2
製品名 JSD3046PD2　
周波数 3000～4600 MHz
VSWR 　　<2.0
インピーダンス(Ω) 50
ゲイン（dBi) 　≦7.0
アイソレーション ≦-30ｄＢ
偏波 直線偏波
温度  －30 ℃～＋60℃
Width / Length /
Thickness(mm) 		 W_60/L_75/t_1

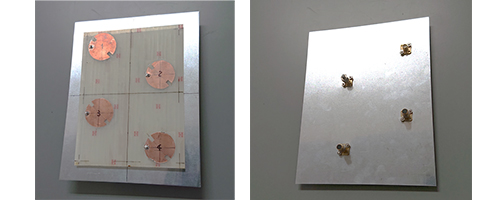

JSH3046CP

3000～4600MHz対応出来る、 4ｘ4LHCP 広帯域円偏波アンテナ。

4アンテナ（2アンテナ）が独立して動作可能なようにアンテナ間アイソレーションを-30dB以上確保し、放射利得を+10dBiを超える高利得アンテナです。

4ｘ4 MIMO JSH3046CP
製品名 4ｘ4 MIMO JSH3046CP
周波数 3000～4600 MHz
VSWR 　　<2.0
インピーダンス(Ω) 50
ゲイン（dBi) 　≧2.5～10.5
アイソレーション ≦-30ｄＢ
コネクタ AMS（J)ｘ4
偏波 Circularly
-3dB band width  60℃


700MHz～6000MHz　テーブルアンテナ　JUW0760PO　広帯域　OMNI　Antenna

JUW0760PO 、このアンテナは通信機器の多くの周波数に使われる周波数帯域をカバーしている商品で、無線通信機器の製品開発などに向けて開発した商品です。

サクマアンテナの特徴でもある、広帯域、高利得、金属導体等がアンテナに接近しても、周波数帯域幅の変動が小さい特徴を継承している商品です。

JUW0760PO 700～6000MHz OMNI Table Antenna
製品名 JUW0760PO 700～6000MHz OMNI Table Antenna
周波数 700～6000 MHz
インピーダンス(Ω) 50
ゲイン（dBi) 　≧2.0～+6.0
偏波 直線偏波
RFパワー 30 dBm
VSWR 　　<2.0
Width / Length /
Thickness(mm) 		 W_25/L_60/t_1
Weight  4 g
 Temp renege －30 ℃～＋60℃


920MHz OMIN　RF-ID 920MHz OMNI ANTENNA

JUL0920PO、このアンテナは米国/欧州/日本の世界中で使えるよう、全ての周波数に対応できるように開発したものです。

サクマアンテナの特長でもある、金属導体等がアンテナに接近しても、周波数帯域幅の変動が小さい特長を継承している商品です。

RF-ID 920MHz OMNI ANTENNA
製品名 150×30ｘ1　【 mm 】 130×15ｘ1　【 mm 】 100×15ｘ1　【 mm 】
Freq band_1 850～1000 MHz 810～1000 MHz 810～1000 MHz
Freq band_2 2200～2600 MHz 1800～2650 MHz 1500～2100 MHz
Freq band_3 5200～6000 MHz 5200～6000 MHz 5500～6000 MHz
VSWR 　　<2.0 　　<2.0 　　<2.0
インピーダンス(Ω) 50 50 50
ゲイン（dBi) 　≧2.0～+6.0 　≧2.0～+6.0 　≧2.0～+6.0
偏波 直線偏波 直線偏波 直線偏波
RF Power 30 dBm 30 dBm 30 dBm


サクマアンテナホームページ

商品ラインナップについてはサクマアンテナホームページをご覧ください。

サクマアンテナ製品のお問い合わせ、ご注文はエム・アールエフ㈱まで

エム・アールエフ㈱はサクマアンテナ社の正規代理店です。
製品に関するお問い合わせ、お見積もりのご依頼はエム・アールエフ㈱までご連絡ください。
