世界の一流高周波部品を日本へ

代表取締役　佐伯裕昭

弊社は創業以来２８年間、高周波部品に特化した輸入商社として“世界の一流高周波部品を日本へ”を標語に頑張ってまいりました。このニュースレターは年３回発行致しますが、弊社仕入先が発表した新製品を中心に、お客様に有効な技術や業界情報をお伝えしますので何卒宜しくお願い申し上げます。

ニュースレター2023年10月号

アンプレオン（AMPLEON）

アノキウェーブ（Anokiwave）

  • AWMF-0196Dual IF Transceiver IC
    • 周波数：37～48.2GHz
    • n260 n259 and n262 3GPP
    • Dual Channel supporting Dual pol
    • On -chip LO Synthesizer
    • On-chip selectable LO for multiple use　cases
    • FC-CSP package

    詳細情報

    メーカーサイト

  • AWMF-0236Beamformer IC
    • 周波数：37～43.5GHz
    • n260 and n259 3GPP
    • 4 Dual -Pol or 8 single-pol antenna configuration
    • Tx/Rx half duplex
    • Phase and Gain control
    • Fast beam steering
    • New FC-CSP package

    詳細情報

    メーカーサイト

ファラン（Farran）

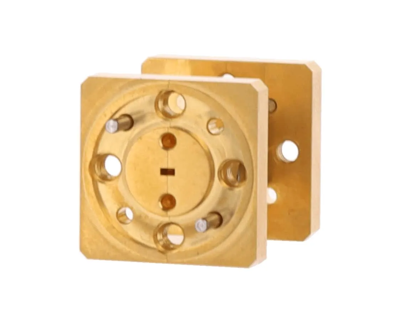

  • BPF-06-0003WR-06 BPF
    • 周波数：132.5～148GHz
    • 挿入損失：0.5dB
    • 40dB Rejection：128GHz以下 154GHz以上
    • Return Loss：-16dB
    • Port Flange：WR-06
    • 寸法：26x20x20(mm)

    詳細情報

    メーカーサイト

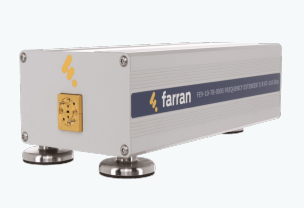

  • FEV-06-TR-004Vector Network Analyzer
    • 周波数：110～170GHz
    • Test port出力：-10dBm
    • Dynamic Range：120dB
    • Test port 0.1dB Compression point：+15dBm
    • RF/LO Power 入力:5～10dBm
    • RF 入力周波数:9.16～14.17GHz
    • LO入力周波数：9.16～14.17GHz
    • Test Port：WR-06
    • 寸法:290x105x60(mm)

    詳細情報

    メーカーサイト

ロコシス（LOCOSYS）

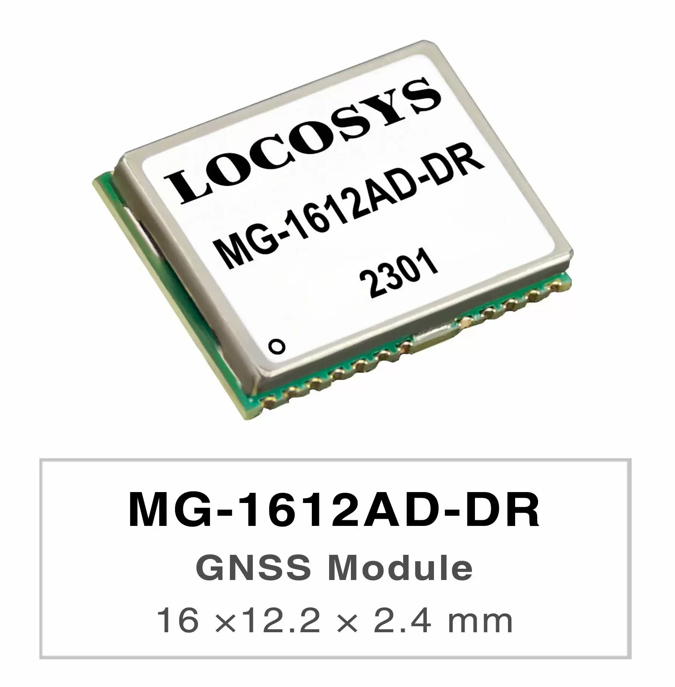

  • MC-1612AD-DRGNSS Module
    • GNSS Module
    • サポート GPS：GLONASS GALILEO BEIDOU QZSS
    • SBAS(WAAS EGNOS MSAS GAGAN)
    • 135-Channel GNSS
    • 入力電圧：3.0～3.6V
    • 電流：56mA
    • 使用温度：-40°～85°
    • サイズ：16X12.2X2.4(mm)
    • SMDタイプ,RoHS品

    詳細情報

    メーカーサイト

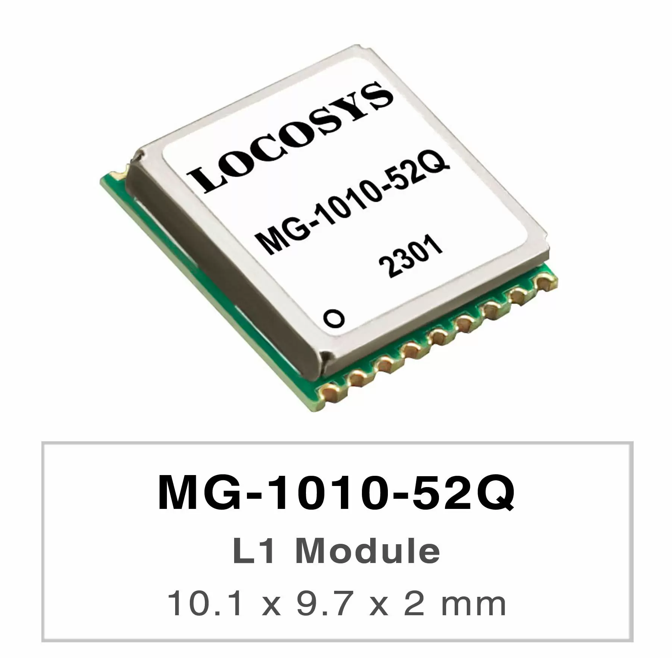

  • MG-1010-52QL1 Module
    • L1 Module
    • サポート GPS：GLONASS GALILEO BEIDOU QZSS SBAS
    • Extremely Fast TTFF
    • Up to 10Hz
    • ±10ns PPS
    • インターフェース:UART
    • 入力電圧：3.0～3.6V
    • 電流：29mA
    • 使用温度：-40°～85°
    • サイズ：10.1X9.7X2.0(mm)
    • SMDタイプ,RoHS品

    詳細情報

    メーカーサイト

ミニサーキット（Mini-Circuits）

  • WVA-60903GX＋Power　AMP
    • 周波数：60～90GHz
    • Gain：29.5dB
    • 出力：17.5dBm(1dB) 21dBm(Sat)
    • Return Loss：15dB
    • NF：5dB
    • 使用電圧：10～15V
    • サイズ：42.06x46.99x24.46(mm)

    詳細情報

    メーカーサイト

  • ZVA-503GX+超広域AMP
    • 使用周波数：50KHz～50GHz
    • Gain：10.5～12.5dB
    • 出力(1dB)：8～13dBm
    • NF：4.0～6.5dB
    • 最大入力電力：4dBm
    • 使用電圧：5V
    • 電流：100mA
    • サイズ：21.27x24.38x9.52(mm)

    詳細情報

    メーカーサイト

  • LVA-273PN+広域AMP
    • 使用周波数：0.01～26.5GHz
    • Gain：17.9～19.5dB
    • 出力(1dB)：11.0～19.9dBm
    • NF：3.7～9.2dB
    • Additive Phase Noise：-172dBc/Hz
    • IP3：28dBm
    • 使用電圧：5V
    • 電流：85mA
    • サイズ：4.0x4.0x1.0(mm)

    詳細情報

    メーカーサイト

  • HFCN-2652+HPF
    • Pass Band周波数：26.5～58GHz
    • 挿入損失：0.8dB(26.5～40GHz),1.2dB(40.1 ～51.5GHz) 2.5dB(51.6～58GHz)
    • Stop Band 周波数 ：0.1～20.4GHz,Rejection：21.4dB(0.1～10.3GHz) 16.1dB(10.4～20.4GHz)
    • サイズ：0.83x1.60x3.20(mm)

    詳細情報

    メーカーサイト

パスタナック（Pasternack）

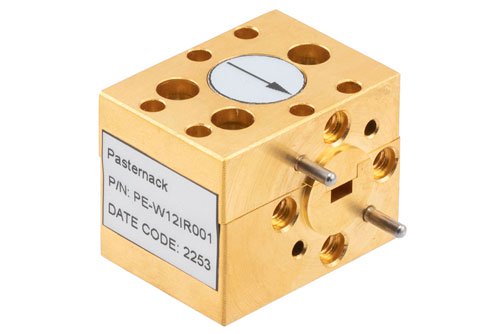

  • PE-W12IR001Waveguide　Isolator
    • 使用周波数：64.5～66.5GHz
    • 挿入損失：0.8dB
    • アイソレーション：15dB
    • VSWR：1.4:1
    • 入力電力2W(CW) 20W(Peak)
    • サイズ：25.4x23.88x20.07(mm)

    詳細情報

    メーカーサイト

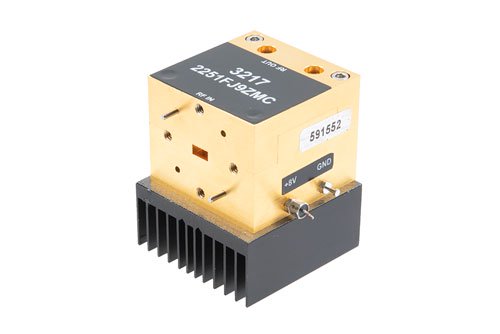

  • PEWGA3217Waveguide AMP
    • 使用周波数：33～50GHz
    • Gain：45dB
    • 出力：18dBm(P1dB) 20dBm(Sat)
    • 入力VSWR：1.9:1
    • 出力VSWR：1.6:1
    • 入力電力：5dBm
    • 使用電圧：8V
    • 電流：220mA
    • サイズ：38.1x38.1x48.26(mm)

    詳細情報

    メーカーサイト

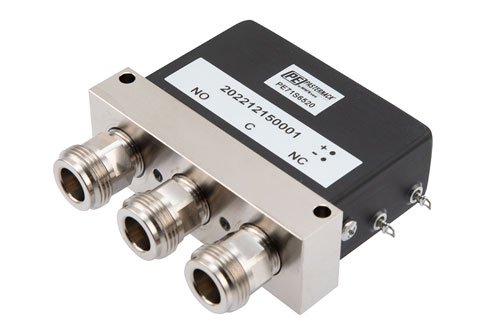

  • PE71S6520SPDT SWITCH
    • 使用周波数：DC～12GHz
    • インピーダンス：50Ω
    • 使用電圧：28V
    • 電流：220mA
    • VSWR：1.2:1
    • 挿入損失：0.2dB
    • アイソレーション：90dB
    • Electromechanical Relay Failsafe
    • サイズ：49.53x69.85x23.37(mm)

    詳細情報

    メーカーサイト

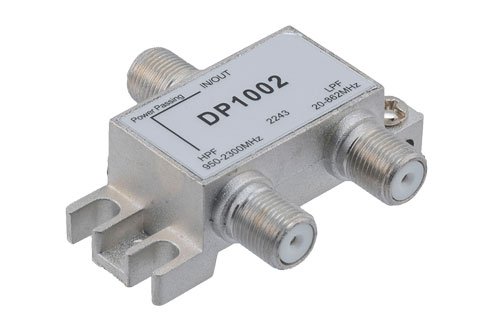

  • PE8DP1002RF Diplexer
    • 使用周波数：20～2300MHz
    • LPF Port：Passband 周波数：20～862MHz
    • Return loss：12dB
    • 挿入損失：1dB
    • Rejection 周波数：950～2300MHz
    • Rejection：50dB
    • HPF Port：Passband 周波数：950～2300MHz
    • Return loss：12dB
    • 挿入損失：1dB
    • Rejection：周波数：20～862MHz
    • Rejection40dB
    • サイズ：53.49x45.49x18.01(mm)

    詳細情報

    メーカーサイト
