ミニサーキット(Mini-Circuits)新製品情報 /2021年07月21日

ミニサーキット社から、4チャネルプログラマブル減衰器/アッテネータ(200 ~ 8000 MHz)、カップリング値30dBの同軸方向性結合器(0.3 ~ 8 GHz)、2 ~30GHzをカバーするGaAs pHEMT MMICアンプ(ダイ)等の新製品が発売になりました。

ご質問、お見積り依頼は、ミニサーキット(Mini-Circuits)社正規代理店エム・アールエフ(株)までお気軽にお問い合わせください。

Attenuators/アッテネータ/減衰器

プログラマブル減衰器/アッテネータ

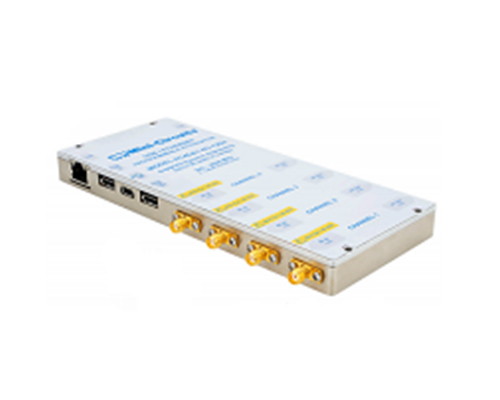

RC4DAT-8G-120H

  • 周波数: 200 ~ 8000 MHz
  • インピーダンス:50Ω
  • 4チャネル、それぞれのチャネルを個別に制御可能
  • 減衰量:120 dB
  • U-NII バンド 5~8 (5.925 ~ 7.125 GHz)に対応
  • 細かな減衰量ステップの設定: 0.05 dB
  • デイジーチェーン接続を介した単一のインターフェースを通して、最大25個の減衰器を制御

RC4DAT-8G-120Hは、200MHz~8GHzまでの幅広いアプリケーションに適した4チャネルプログラマブル減衰器です。

減衰幅は0~120dB(0.5dBステップ)で、独自の設計により高周波領域や高減衰領域でも正確な減衰量を得ることができます。

この製品は、USBもしくはイーサネット(SSH、HTTP、およびTelnetプロトコルをサポート)を介して制御できます。

Windows用のユーザーフレンドリーなGUIアプリケーションや、WindowsおよびLinux環境(32ビットシステムと64ビットシステムの両方)用のAPIプログラミングマニュアルなど、充実したソフトウェアサポートを提供します。

ソフトウェアのダウンロードは、こちらのページをご覧ください。

デイジーチェーン接続を介した単一のインターフェースは、制御システムを簡素化するため、複数の減衰器を制御することができます。

接続し、電源を入れるだけで、最大25個のRC4DAT-8G-120H減衰器(最大100チャネル)のチェーン全体を、1台のソフトウェアでUSB接続またはイーサネットにより自動制御できます。

Couplers/結合器

30dB方向性結合器

30dB方向性結合器

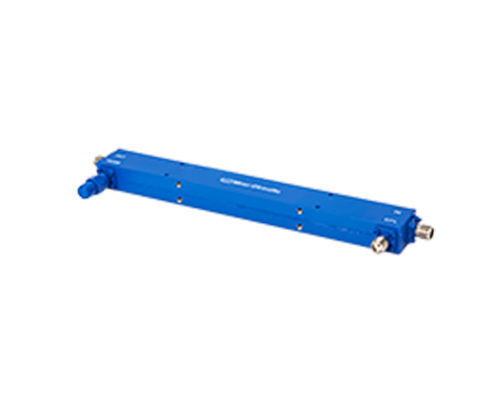

ZUDC30-83-S+

  • 周波数:0.3 ~ 8 GHz
  • インピーダンス:50Ω
  • 入力電力:最大50W
  • コネクタ:SMAメス
  • 優れた結合平坦度: ±0.7 dB typ
  • 主線路での低損失:0.4 dB
  • 優れた方向性: 29 dB typ.

ZUDC30-83-S+は、0.3~8GHzの周波数に対応した、カップリング値30dBの同軸方向性結合器です。

結合平坦度に優れています。

この製品の最大入力電力は50Wで、入力から出力まで最大1Aの直流電流を流すことができます。

29 dB typ.の優れた方向性により、結合ポートを介して信号を正確にサンプリングでき、主線路で損失が低く (0.4 dB typ.)、入力から出力へ優れた伝送特性を実現します。

この製品はSMAコネクタ付きの頑丈で小型のアルミ合金ケース(6.0” x 0.73” x 0.50”=約15.24×1.85x 1.27cm)にハウジングされており、リターンパスの結合ポートに終端器が付属しています。

方向性結合器に関する詳しい情報は、下記ページをご覧ください。

方向性結合器-その動作と応用

方向性結合器の種類と特長

Amplifiers/増幅器/アンプ

MMICアンプ(ダイ)

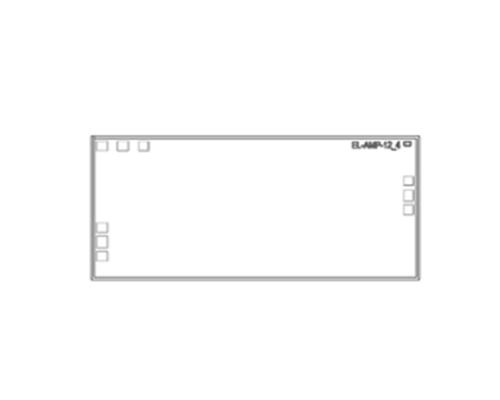

AVA-0233LN-DG+

  • インピーダンス:50Ω
  • 周波数範囲:2 ~30GHz
  • 超広帯域かつフラットゲイン:16.8+/-0.3dB @2 ~ 30GHz
  • In/Out リターンロス:>15dB
  • 低雑音:NF<2dB
  • 高リニアリティー(OIP3):OIP3 >26dBm @Mid Band

AVA-0233LN-DG+は、2 ~30GHzをカバーするGaAs pHEMT MMICアンプ(ダイ)です。

主な性能は利得16.8dB、NF 2.0dB、P1dB 14dBm typ.、OIP3 25.7dBmです。

電源は、 VDD = 5V 、IDD = 65.2 mA Typ.の単一正電源電圧になります。

Filters/フィルタ

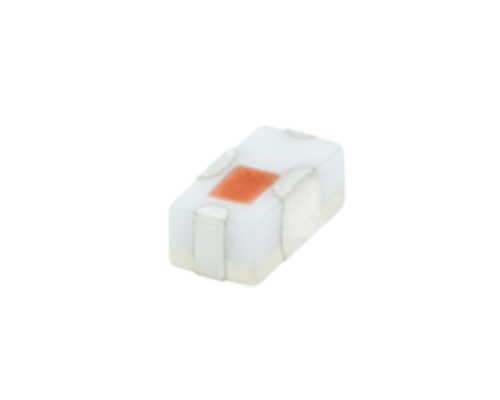

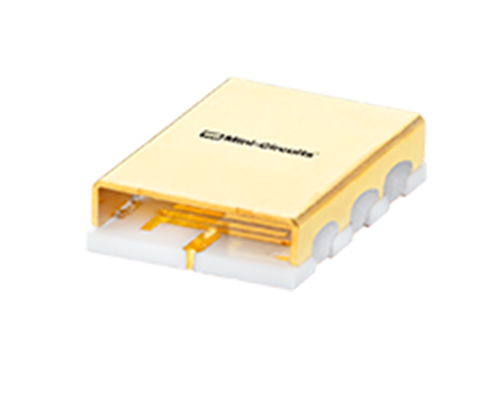

型番 ABF-11R5G+ ZBSS-2250-S+ LFCW-6500+
詳細 表面実装タイプ
薄膜フィルタ
中空基板型
バンドパスフィルタ
LTCC
ローパスフィルタ
通過帯域 9600 ~ 13200 MHz 1600 ~ 2900 MHz DC ~ 6.5 GHz
インピーダンス 50Ω 50Ω 50Ω
コネクタ SMA メス
